冷凝器是制冷系统中的重要设备之一，它是经冷凝器的放热表面，将制冷剂过热蒸气的热量传递给周围空气或水，自身被冷却为饱和蒸气，并进一步被冷却为髙压液体，在系统中循环使用。下面介绍常见冷凝器的工作原理及构造。

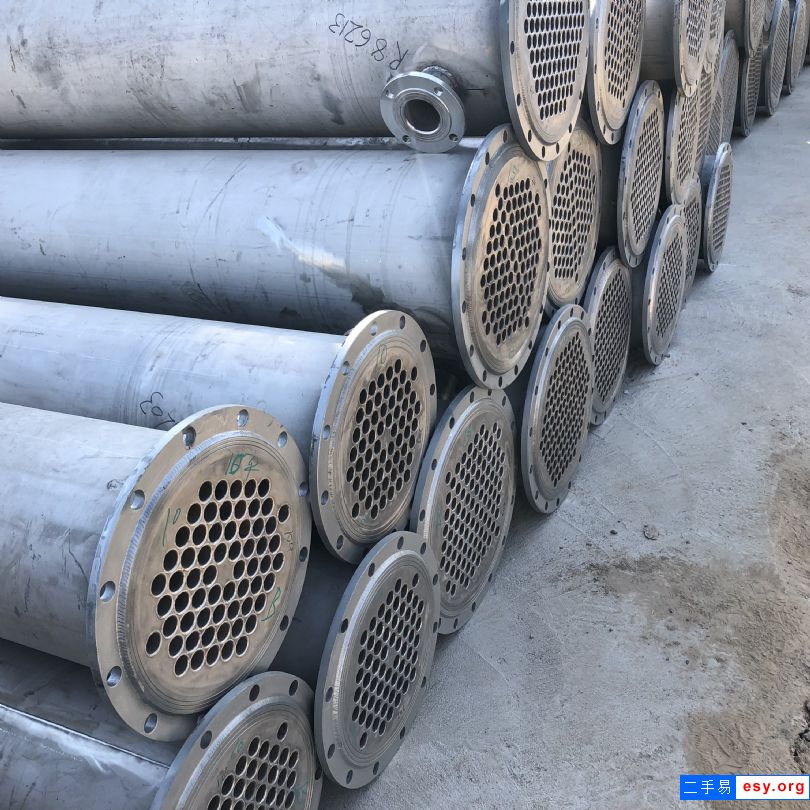

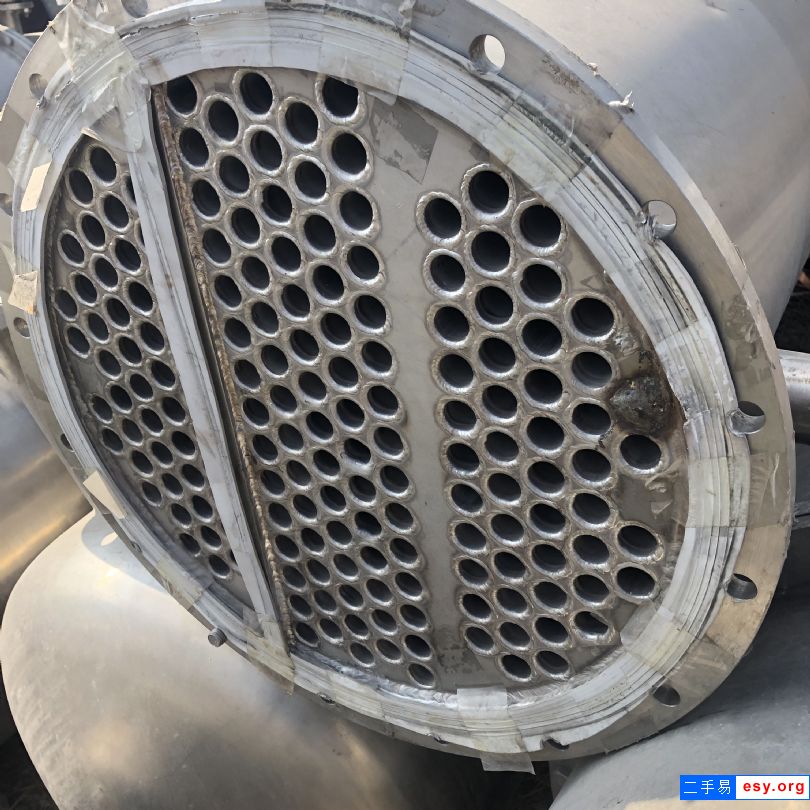

1、卧式壳管式冷凝器。制冷剂蒸气在管子外表面上冷凝，冷却水在泵的作用下在管内流动。制冷剂蒸气从上部进气管进人，凝结成液体后由筒体下部的出液管流人贮液器。冷凝器的筒体两端用端盖封住，端盖内用分水隔板实现冷却水的多管程流动。冷凝器的管束个数为偶数，这样可以使冷却水的进、出门设罝在同一端盖上，且下进上出。
